Druckschalter für Infrastruktur & Thermik
Typische Einsatzbereiche
Ausgleichsgeräte
an Leistungstransformatoren
Kälteanlagen
Heizungsanlagen

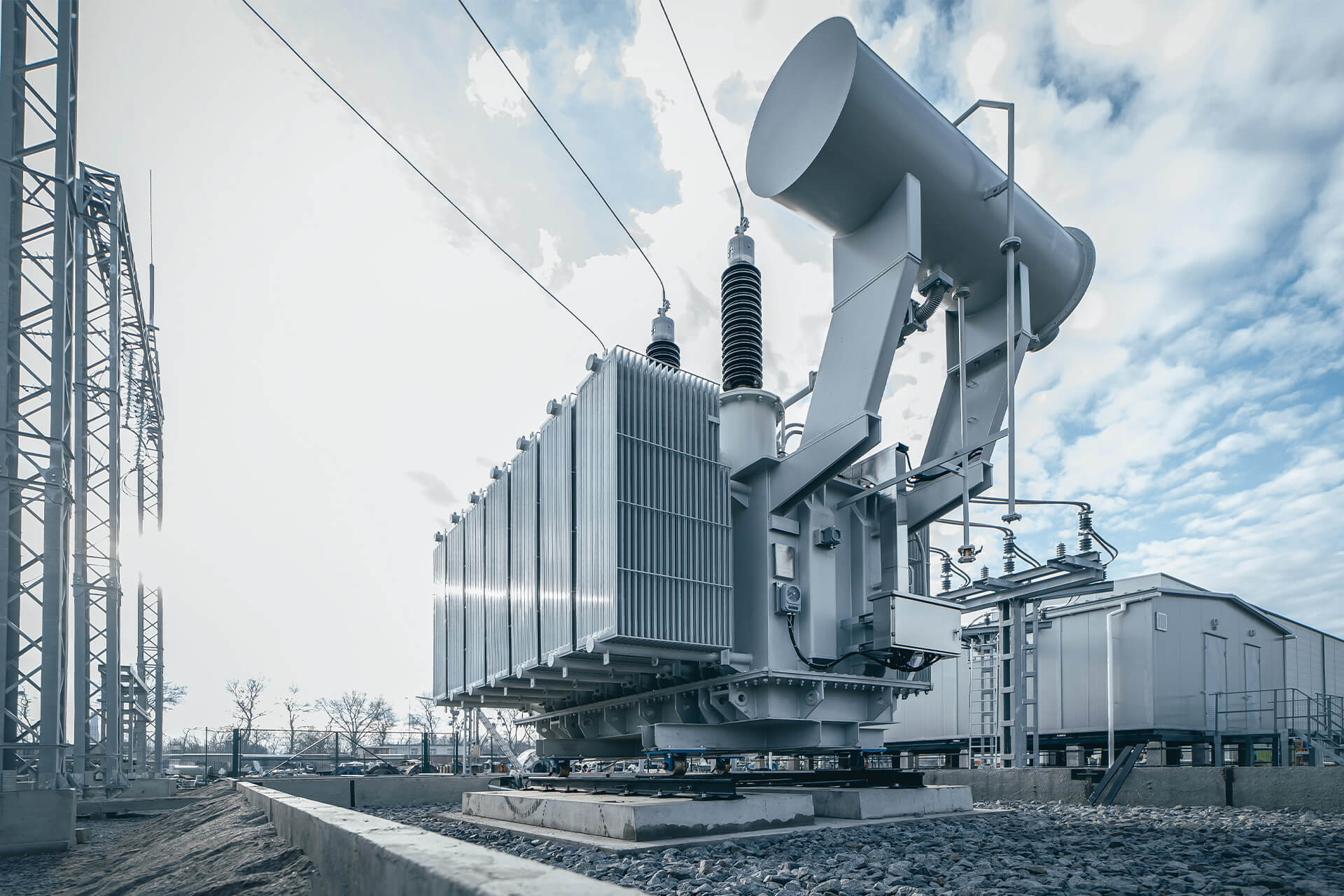

Leistungstransformatoren
In ölgekühlten Leistungstransformatoren kompensieren hermetisch dichte Ausgleichsbehälter (Konservatoren) die temperaturbedingten Volumenänderungen des Isolieröls. Kommt es zu einer Fehlfunktion, kann der Druck weiter ansteigen. Im Extremfall drohen Gehäuseversagen, Explosionen und großflächige Stromausfälle. Der Druckschalter erkennt unzulässige Druckzustände frühzeitig und ermöglicht eine rechtzeitige Abschaltung oder Alarmierung.
Warum unsere Druckschalter ideal geeignet sind:
- Edelstahlgehäuse für langfristige Medien- und Witterungsbeständigkeit
- FVMQ-Membran mit hoher Alterungs- und Temperaturstabilität
- Schaltpunkte unter 500 mbar realisierbar
- Heavy-Duty M12x1 oder M12x1 S-codierte Ausführung
- Hohe Wiederholgenauigkeit
Transformator-Ausgleichssysteme
Warum ist die Drucküberwachung hier sicherheitsrelevant?
Ein unkontrollierter Druckanstieg kann zur Zerstörung des Transformators führen.
In welchem Druckbereich wird überwacht?
Typischerweise unterhalb von 500 mbar.
Warum wird FVMQ eingesetzt?
Wegen hoher Temperatur- und Medienbeständigkeit.
Welche elektrische Schnittstelle ist üblich?
M12x1 in robuster Heavy-Duty-Ausführung oder alternativ S-codiert.
Warum ist eine geringe Drift entscheidend?
Transformatoren sind auf jahrzehntelangen Betrieb ausgelegt.
Sind kundenspezifische Schaltpunkte möglich?
Ja.
Ist die Ausführung für den Außeneinsatz geeignet?
Ja, durch robuste Werkstoffe und entsprechende Gehäuseausführung.
Wie wird Langzeitstabilität sichergestellt?
Durch hochwertige Materialien und präzise Fertigung.
Kälteanlagen
Um moderne Kälteanlagen – insbesondere $CO_2$-Systeme – effizient und sicher zu betreiben, ist die Kontrolle über den Betriebsdruck entscheidend. Schwankende Druckbereiche erfordern Komponenten, die sowohl Sicherheits- als auch Optimierungsfunktionen zuverlässig übernehmen.
Ein kritischer Punkt in Kühlaggregaten (z. B. für CNC-Maschinen, Lasersysteme oder Schnellladesäulen) ist der Kühlwasserdruck. Fällt dieser unter einen kritischen Wert (typischerweise ca. 3,5 bar), droht Überhitzung. Unsere Druckschalter agieren hier als Wassermangelsicherung: Sie erkennen den Abfall sofort und verhindern schwere Maschinenschäden durch rechtzeitiges Schalten.
Warum unser Druckschalter ideal geeignet ist:
- Hohe Schaltgenauigkeit
- Kompakte Bauform
- Langzeitstabile Hysterese
- Wirtschaftliche Serienlösung
Wasserkühlkreisläufe
Warum ist 3,5 bar ein typischer Schaltpunkt?
Dieser Wert sichert eine ausreichende Durchströmung im Kühlkreislauf.
Warum ist Genauigkeit wichtig?
Zu frühes oder zu spätes Abschalten kann zu Schäden führen.
Sind kompakte Bauformen verfügbar?
Ja, für integrierte Kühlmodule.
Ist Dauerbetrieb möglich?
Ja.
Können kundenspezifische Schaltpunkte realisiert werden?
Ja.
Ist eine geringe Hysterese einstellbar?
Ja.
Sind wirtschaftliche Serienlösungen möglich?
Ja.
Wie wird die Betriebssicherheit erhöht?
Durch reproduzierbare Schaltpunkte.
Mindestdrucküberwachung in Heizungsanlagen
In geschlossenen Heizungsanlagen ist ein ausreichender Systemdruck Voraussetzung dafür, dass Heizkreislauf und Umwälzpumpe zuverlässig arbeiten. Sinkt der Druck durch Leckagen, Entlüftungsvorgänge oder Wartungsarbeiten zu stark ab, kann Luft in das System gelangen. Ein zu niedriger Anlagenfülldruck kann dazu führen, dass die Umwälzpumpe nicht mehr ausreichend durchströmt wird und trockenläuft. Mögliche Folgen: Kavitation, erhöhter Verschleiß oder im Extremfall ein Pumpenausfall. Der Druckschalter überwacht den Mindestdruck (typisch ca. 0,7 bar fallend) und löst bei Unterschreitung eine Abschaltung oder Störmeldung aus, bevor Schäden entstehen.
Warum unsere Druckschalter ideal geeignet sind:
- Zink-Nickel-beschichtetes Stahlgehäuse
- Viton-Membran für warmes Wasser
- Korrosionsbeständige Ausführung
- Reproduzierbare Schaltpunkte
Heizungsanlagen
Warum 0,7 bar als Richtwert?
Unterhalb dieses Wertes drohen Funktionsstörungen.
Warum Viton?
Wegen Temperatur- und Medienbeständigkeit.
Warum Zink-Nickel-Beschichtung?
Für verbesserten Korrosionsschutz.
Ist Dauerbetrieb möglich?
Ja.
Sind kundenspezifische Einstellungen möglich?
Ja.
Ist eine kompakte Bauform verfügbar?
Ja.
Sind die Schalter wartungsarm?
Ja.
Wie wird die Anlagenverfügbarkeit erhöht?
Durch zuverlässige Grenzwertüberwachung.
